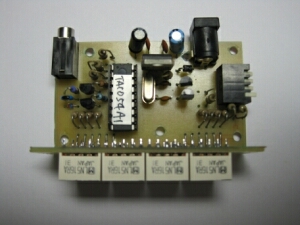

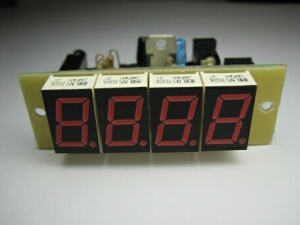

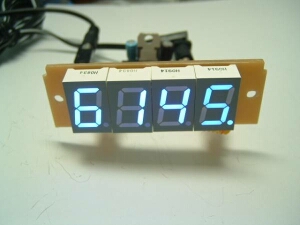

青色・赤色４桁ＬＥＤ表示タコメータ（回転計）、スピードメータ（速度計）
ＡＭＤ−ＰＩＣ４　Ｖｅｒ２．２基板使用
自動車のタコメータ（回転計）とスピードメータ（速度計）になります。
ディップスイッチで、１回転あたりのパルス数を切り替え可能です。
タコメータは、１、２，３，４，５，６パルス／回転に対応しています。
タコメータは、４気筒の自動車が、２パルス／回転、６気筒の自動車が、３パルス／回転の様です。
また、スピードメータ（速度計）にもなります。４パルス／回転と２パルス／回転（日産系？）に対応しています。
０〜２００Ｋｍ／ｈに対応しています。
入力は、ＴＴＬレベルです。
ディップスイッチ　（ＯＦＦ、ＯＦＦ、ＯＦＦ）：スピードメータ　４パルス／回転
ディップスイッチ　（ＯＮ　、ＯＦＦ、ＯＦＦ）：タコメータ　　　１パルス／回転
ディップスイッチ　（ＯＦＦ、ＯＮ　、ＯＦＦ）：タコメータ　　　２パルス／回転
ディップスイッチ　（ＯＮ　、ＯＮ　、ＯＦＦ）：タコメータ　　　３パルス／回転
ディップスイッチ　（ＯＦＦ、ＯＦＦ、ＯＮ　）：タコメータ　　　４パルス／回転
ディップスイッチ　（ＯＮ　、ＯＦＦ、ＯＮ　）：タコメータ　　　５パルス／回転
ディップスイッチ　（ＯＦＦ、ＯＮ　、ＯＮ　）：タコメータ　　　６パルス／回転
ディップスイッチ　（ＯＮ　、ＯＮ　、ＯＮ　）：スピードメータ　２パルス／回転
上記ディップスイッチのＯＮ／ＯＦＦ表示は、（ＳＷ１−１、ＳＷ１−２、ＳＷ１−３）の順を表しています。
上記ディップスイッチのＳＷ１−４は接続されておらず、無効です。


＜基板上部品リスト＞
名称品名個数部品番号
ICPIC16F84A-20P1U2
３端子ﾚｷﾞｭﾚｰﾀ78051U1
抵抗220-330 Ohm8R9-16
抵抗3.3K Ohm1R3
抵抗4.7K Ohm7R1,2,4,5,17,18,19
抵抗10K Ohm2R6,7
抵抗47K Ohm1R8
7セグメントLEDアノードコモンA-551-UB(青）または、LN516RA（赤）4LED1-4
トランジスタ2SA1015相当品4Q1-4
ダイオード10D1相当品1D1
ダイオード1S1588相当品2D2-3
セラミック発振子または水晶発振子12MHz1X1
セラミックコンデンサ15-47PF2C5,6
セラミックまたはマイラコンデンサ470PF1C7
セラミックコンデンサ0.1uF2C2,3
アルミ電解コンデンサ10uF1C4
アルミ電解コンデンサ47uF1C1
ディップスイッチ４極1SW1
ＩＣソケット18PIN IC SOCKET1U2
電源用ジャック2.1mm1CN1
モノラルミニジャック3.5mm1CN2
ジャンパ線抵抗,コンデンサの足の切れ端を使用8J1-8
基板AMD-PIC4 Ver2.21PCB1

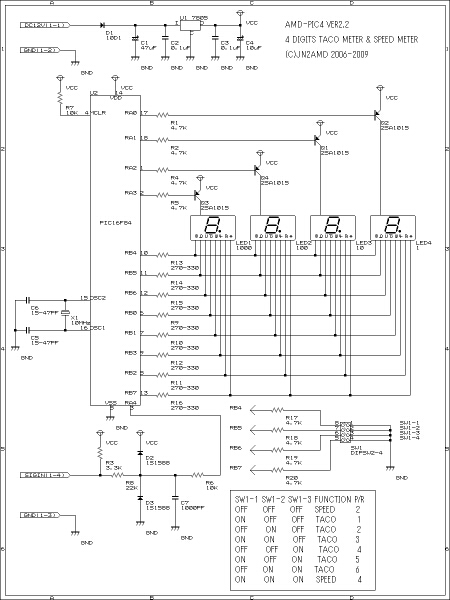

４桁ＬＥＤ表示タコメータ・スピードメータＡＭＤ−ＰＩＣ４　Ｖｅｒ２．２回路図のダウンロード

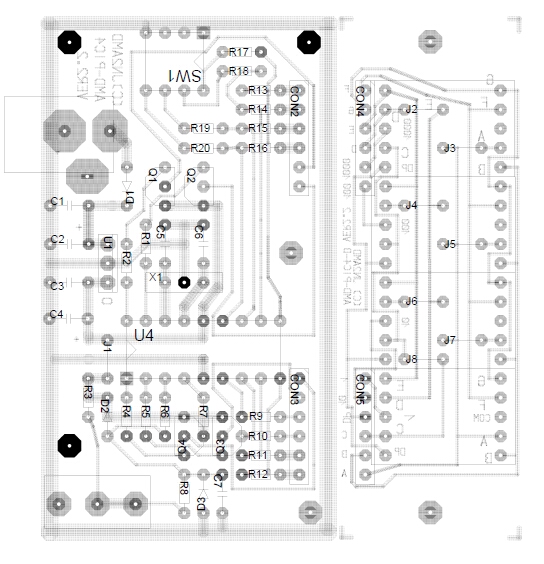

４桁ＬＥＤ表示タコメータ・スピードメータＡＭＤ−ＰＩＣ４　Ｖｅｒ２．２部品配置図のダウンロード

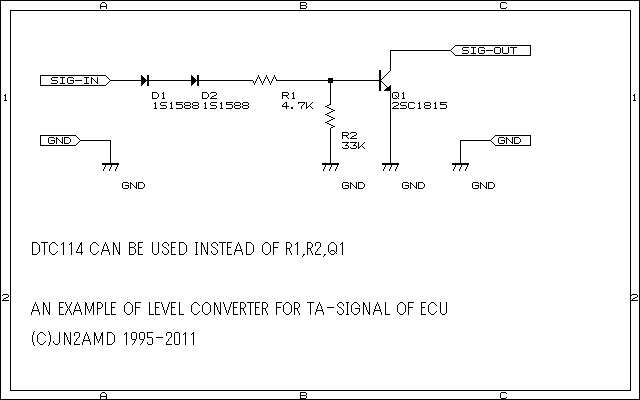

ＥＣＵのＴＡ信号は、ＴＴＬレベルの入力では、動かないことがありました。
下記の回路例で、レベル変換することにより、動作するようになりました。
