５桁ピーク・ホールド付きタコメータ（回転計）の製作
ＡＭＤ−ＰＩＣ５　Ｖｅｒ１．１基板

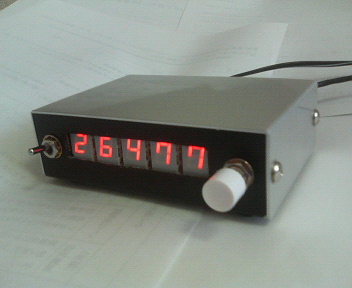

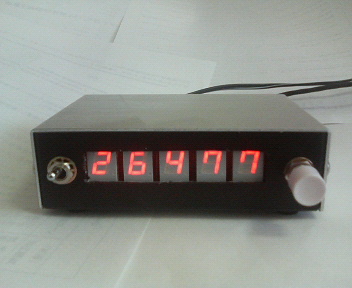

５桁ＬＥＤ表示のタコメータの基板を製作してみました。
最高約３００００ｒｐｍまで、測定できます。
カートの運転中は、タコメータを見れないので、ピークホールドスイッチを設けました。
ピークホールド値のクリアスイッチも、設けました。
１パルス／回転に対応しています。

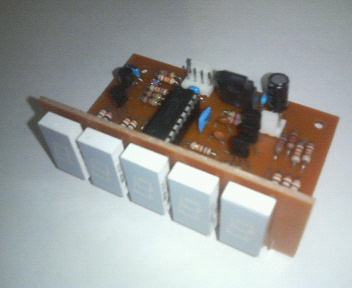

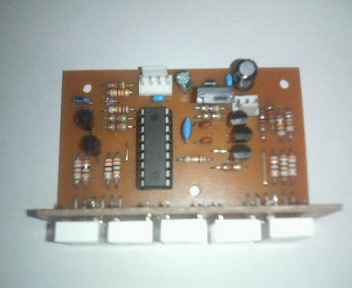

＜基板上部品リスト＞
名称品名個数部品番号
ICPIC16F841U2
３端子ﾚｷﾞｭﾚｰﾀ78051U1
抵抗270-330 Ohm7R9,10,12-16
抵抗1K-2.2K Ohm2R17,20
抵抗3.3K Ohm1R5
抵抗4.7K Ohm5R1,2,7,8,11
抵抗10K Ohm4R4,6,18,19
抵抗22K Ohm1R3
7セグメントLEDアノードコモンHDSP3531orHDSP5082-77605LED1-5
トランジスタ2SA1015相当品5Q1-5
ダイオード10D1相当品1D1
ダイオード1S1588相当品2D2-3
セラミック発振子または水晶発振子10MHz1X1
セラミックコンデンサ15-47PF2C5,6
セラミックまたはマイラコンデンサ1000PF1C7
セラミックコンデンサ0.1uF2C2,4
アルミ電解コンデンサ10uF1C3
アルミ電解コンデンサ47uF1C1
ＩＣソケット18PIN IC SOCKET1U2
ジャンパ線抵抗,コンデンサの足の切れ端を使用7J1,3,4,7,8,9,12
基板AMD-PIC5 Ver1.11PCB1
＜基板上以外の部品リスト＞
名称品名個数備考
ケースタカチ電機YM-1001CASE1
スイッチトグル1ピークホールド用
スイッチ押しボタン1クリア用

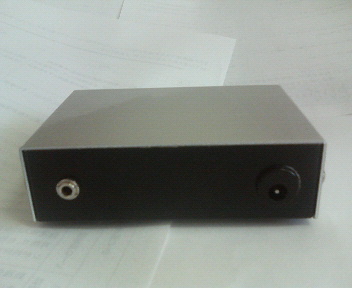

電源用ジャック2.1mm1８−１５Ｖ
モノラルミニジャック3.5mm1パルス入力用

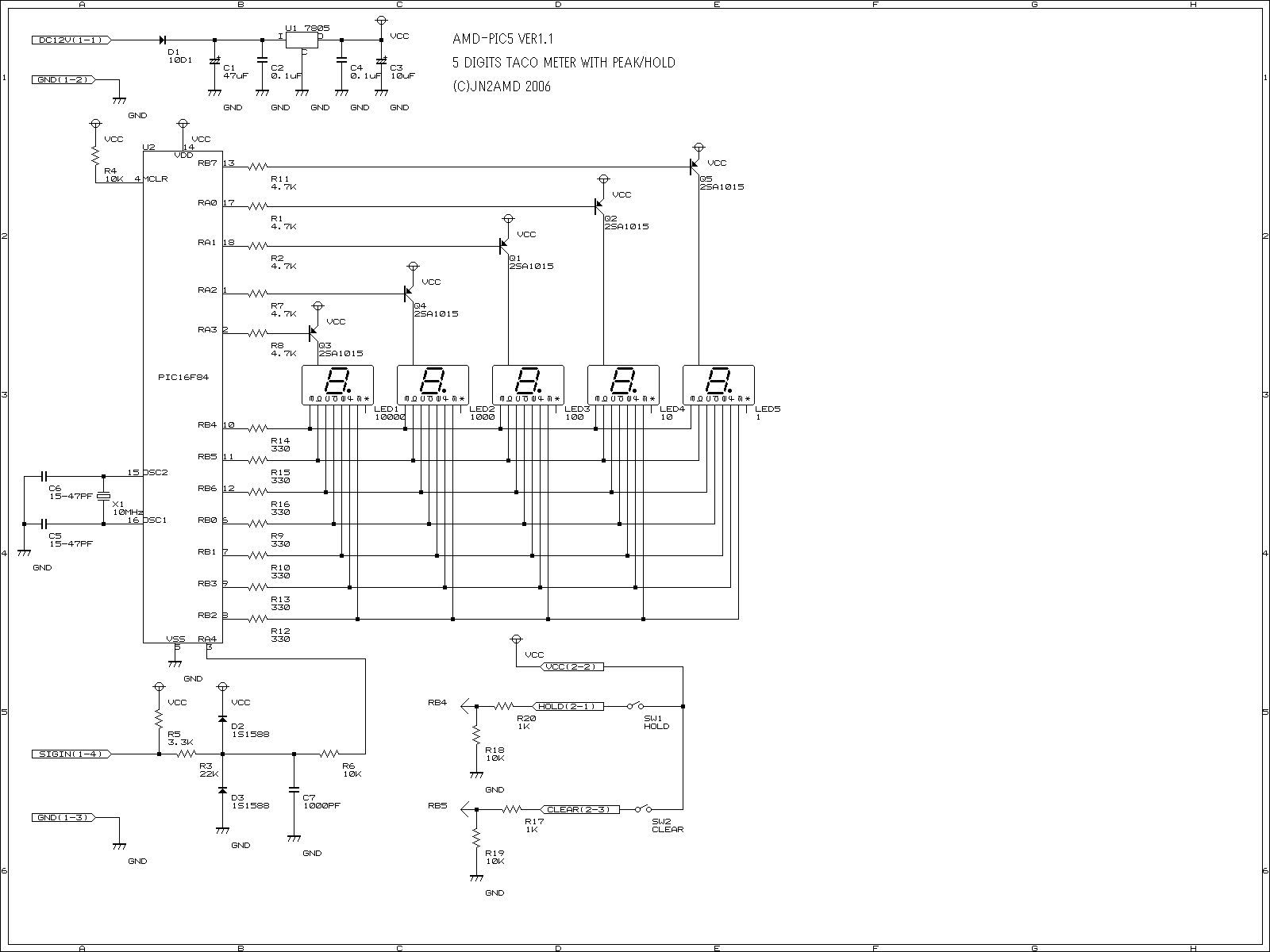

ＡＭＤ−ＰＩＣ５　Ｖｅｒ１．１回路図のダウンロード
ＡＭＤ−ＰＩＣ５　Ｖｅｒ１．１部品配置図のダウンロード
ＡＭＤ−ＰＩＣ５　Ｖｅｒ１．１基板から、４桁タコメータ・スピードメータＡＭＤ−ＰＩＣ　Ｖｅｒ２．０の動作ができるように、４極のディップスイッチが つけれるようにしました。
ＡＭＤ−ＰＩＣ５　Ｖｅｒ１．０基板
カート用のタコメータの基板を製作してみました。
５桁のＬＥＤ表示で、３００００ｒｐｍまで、測定できます。
カートの運転中は、タコメータを見れないので、ピークホールドスイッチを設けました。
ピークホールド値のクリアスイッチも、設けました。
１パルス／回転に対応しています。



マイクロチップ製ワンチップマイコンＰＩＣ１６Ｆ８４を使用し、５桁の７セグメントＬＥＤに表示します。
動作原理は、トランジスタ技術誌１９８９年６月号に掲載いただきました、小生の８７４９を使用したタコメータの記事（５４１−５５０ページ ）をご覧ください。
＜基板上部品リスト＞
名称品名個数部品番号
ICPIC16F841U2
３端子ﾚｷﾞｭﾚｰﾀ78051U1
抵抗330 Ohm7R9,10,12-16
抵抗1K Ohm2R17,20
抵抗3.3K Ohm1R5
抵抗4.7K Ohm5R1,2,7,8,11
抵抗10K Ohm4R4,6,18,19
抵抗47K Ohm1R3
7セグメントLEDアノードコモンHDSP3531orHDSP5082-77605LED1-5
トランジスタ2SA1015相当品5Q1-5
ダイオード10D1相当品1D1
ダイオード1S1588相当品2D2-3
セラミック発振子10MHz1X1
セラミックコンデンサ15-47PF2C5,6
セラミックコンデンサ470pF1C7
セラミックコンデンサ0.1uF2C2,4
アルミ電解コンデンサ10uF1C3
アルミ電解コンデンサ47uF1C1
ＩＣソケット18PIN IC SOCKET1U2
ジャンパ線抵抗,コンデンサの足の切れ端を使用5J1,3,4,6,7
基板AMD-PIC5 Ver1.0a1PCB1
基板AMD-PIC5 Ver1.0b1PCB2
＜基板上以外の部品リスト＞
名称品名個数備考
ケースタカチ電機YM-1001CASE1
スイッチトグル1ピークホールド用
スイッチ押しボタン1クリア用
電源用ジャック2.1mm1８−１５Ｖ
モノラルミニジャック3.5mm1パルス入力用
ＡＭＤ−ＰＩＣ５　Ｖｅｒ１．０回路図のダウンロード
ＡＭＤ−ＰＩＣ５　Ｖｅｒ１．０部品配置図のダウンロード
カート用５桁ピークホールド付きタコメータ
カート用のタコメータを製作してみました。 ５桁のＬＥＤ表示で、３００００ｒｐｍまで、測定できます。
カートの運転中は、タコメータを見れないので、ピークホールドスイッチを設けました。
ピークホールド値のクリアスイッチも、設けました。

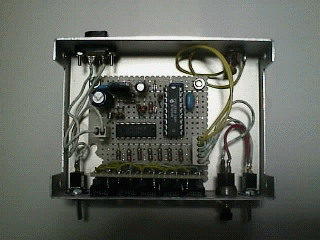

ケース（タカチ製ＹＭ−１００）に組み込んだところです。
使用ＩＣは、ＰＩＣ１６Ｆ８４−１０／ＰとＬＥＤのドライブ用のトランジスタアレイＭ５４５２３Ｐです。

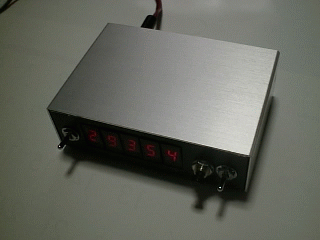

左側のスイッチが電源スイッチ、右側のスイッチが、ピークホールド切り替えスイッチ、その左がピークホールドのクリアスイッチです。
