ビーコン信号発生器の製作
８００Ｈｚの正弦波のモールス信号によるビーコン信号（ＶＶＶ ＤＥ コールサイン３回の繰り返し）を発生するための装置です。
出荷前にコールサインの設定が必要で、ユーザ側での変更はできません。
無線機のマイク端子に接続して送信／受信の切り替えができるように、ＰＴＴ出力信号を有しています。
ハンディ機に接続できるように、マイク端子へＰＴＴ信号を抵抗でプルダウンできるようにしています。
ＦＭの無線機用に、頭切れ防止用のタイマ（２００ｍＳ固定）を有しています。
モールス信号の速度は、８ＷＰＭから５０ＷＰＭまで、可変抵抗器により調整が可能です。
ビーコン信号間の休止時間は、０から１６秒まで、可変抵抗器により調整が可能です。

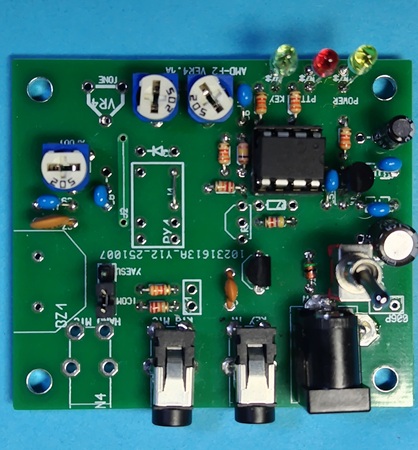

基板の製作例 タカチ電機製プラスチックケースＳＷ−９５に格納例。
取扱説明書のダウンロード
前面ジャックの機能は、左から下記のとおりです。
（１） 無線機のマイク端子との接続用３．５ｍｍステレオジャック（先端（チップ）：８００Ｈｚのモールス信号出力、中央（リング）：接続無し、根本（スリーブ）：ＧＮＤ）
なお、ＪＰ１を接続すれば、中央（リング）に、ＰＴＴ信号が出力可能です。
（２） 送信イネーブル入力用３．５ｍｍステレオジャック（先端（チップ）：ＫＥＹ入力、中央（リング）：接続無し、根本（スリーブ）：ＧＮＤ） この信号を短絡すると、ビーコン信号の送出を開始します。
（３） 電源用2.1mmＤＣジャック(8-14V、センタープラス)
（４） トグルスイッチは、電源スイッチです。
（５） ＬＥＤは、左から緑色がＫＥＹ出力表示、赤色がＰＴＴ出力表示、黄色が電源表示です。
（６） 内部の半固定抵抗は、左から８００Ｈｚのモールス信号出力のレベル調整用、ビーコン信号間の休止時間設定用（０−１６秒）、モールス信号の速度設定用（８ＷＰＭ〜５０ＷＰＭ）です。
（７） 設定ピンJP2 写真の上側にジャンパを挿入した場合ＹＡＥＳＵ、下側にジャンパを挿入した場合ＩＣＯＭのハンディ機用です。
ハンディ機以外の無線機と接続する場合は、ジャンパの挿入無しとしてください。
