衛星通信ソフトウェアＣＡＬＳＡＴ３２用
新ＰＩＣＮＩＣ使用トランジスタ出力ローテータコントローラ
ＡＭＤ−ＰＩＣＮＩＣ−ＳＡＴ−ＴＲ VER1．２の製作
衛星通信用ソフトウェアCALSAT32および、水平用・仰角用の
ローテータを使用して、衛星を自動追尾するためのコントローラです。

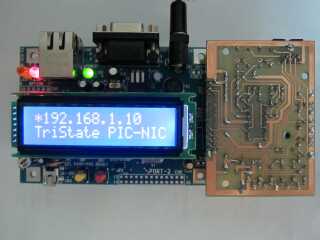

コントロール用には、秋月電子製の新ＰＩＣＮＩＣを使用し、パソコンのＬＡＮポートから制御します。
ローテータとの接続用に、ミニＤＩＮ８ピンコネクタを使用しています。
５個のＬＥＤは、水平用ローテータの左右、仰角用ローテータの上下、電源を表示します。
電源は、新ＰＩＣＮＩＣのコネクタ１の３．３Ｖから５Ｖを作っています。
ローテータにより角度を示す出力電圧が異なりますので、レベル切り替え用の
ジャンパピン（Ｘ１、Ｘ２、Ｘ３）を、有しています。

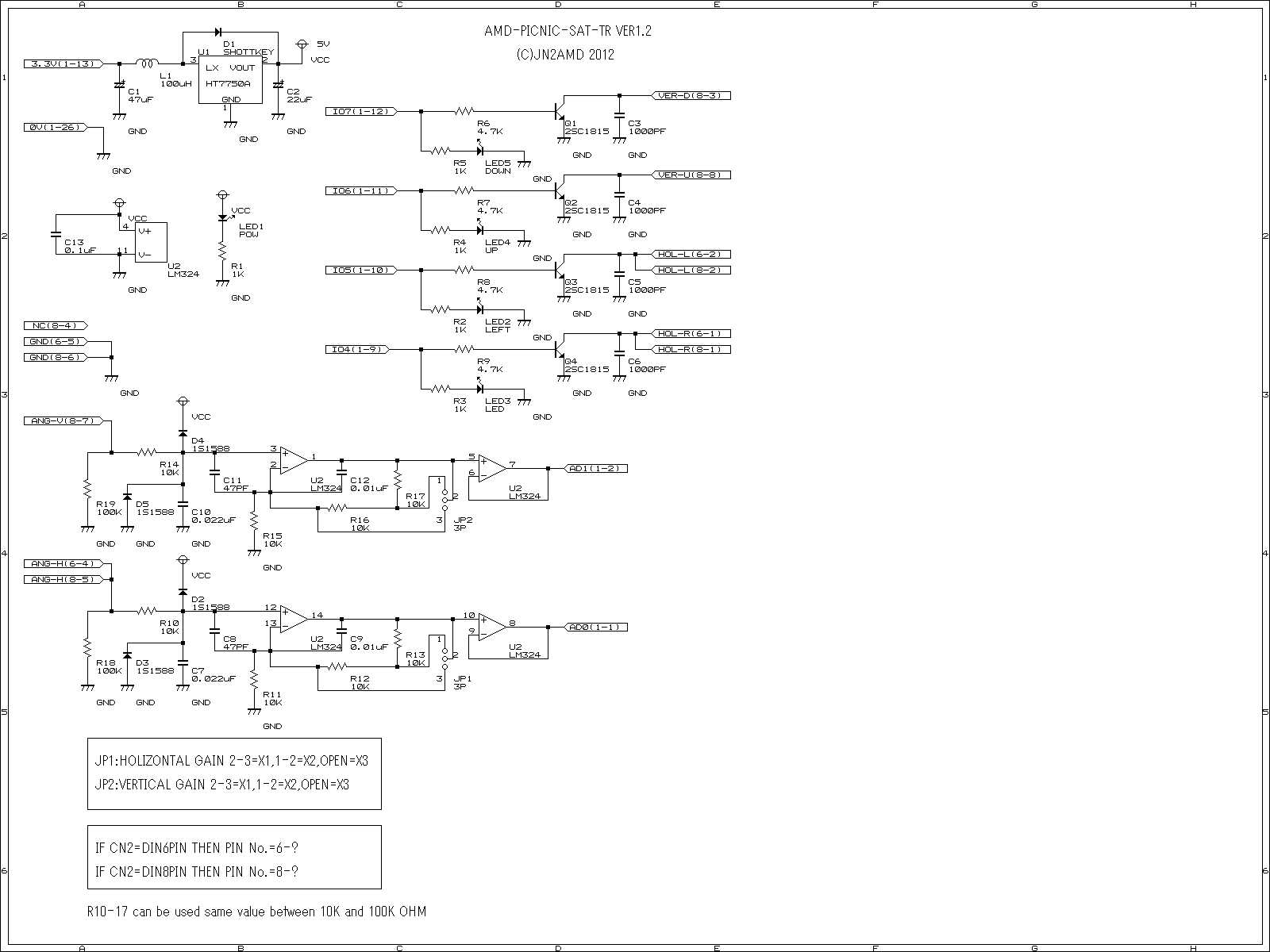

回路図のダウンロード

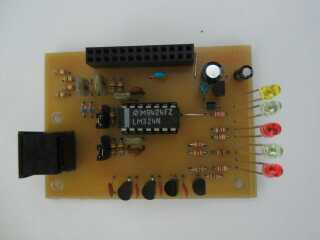

組み立て図のダウンロード
組立図のジャンパピンの切り欠き(図面左上）側が、1番ピンです。
| 名称 | 品名 | 個数 | 部品番号 |
| ＩＣ | HT7750A | 1 | U1 |
| ＩＣ | LM324 | 1 | U2 |
| ＩＣソケット | １４ピンＤＩＰ | 1 | U2 |
| 抵抗 | 1K Ohm | 5 | R1-5 |
| 抵抗 | 4.7K Ohm | 4 | R6-9 |
| 抵抗 | 10K-100K Ohm（同じ値） | 8 | R10-17 |
| 抵抗 | 100K Ohm | 2 | R18,19 |
| トランジスタ | 2SC1815相当品 | 4 | Q1-4
|
| ショットキーダイオード | RB100A相当品 | 1 | D1
|
| ダイオード | 1S1588相当品 | 4 | D2-5
|
| 電解コンデンサ | 47uF | 1 | C1 |
| 電解コンデンサ | 22uF | 1 | C2 |
| セラミックコンデンサ | 1000PF-0.01uF | 4 | C3-6 |
| マイラorセラミックコンデンサ | 0.01-0.022uF | 2 | C7,10 |
| マイラorセラミックコンデンサ | 0.01uF | 2 | C9,12 |
| セラミックコンデンサ | 47-100PF | 2 | C8,11 |
| セラミックコンデンサ | 0.1uF | 1 | C13 |
| コイル | 100uH | 1 | L1 |
| LED | 3mm | 5 | LED1-5
|
| ピンヘッダ | 3ピン | 2 | JP1,2
|
| シュートピン | 2.54mm | 2 | JP1,2
|
| コネクタ | 2列X13=26ピン | 1 | CN1
|
| ミニＤＩＮジャック | 8PIN | 1 | CN2
|
| 錫メッキ線 | 抵抗等の足の切れ端を流用 | 若干 | J1,J2
|
| 基板 | AMD-PICNIC-SAT-TR Ver1.2 | 1 | PCB1 |
ミニＤＩＮ８ピンジャックのピン配置は、下記です。
| ピン番号 | 機能 |
| 1 | HOL-RIGHT |
| 2 | HOL-LEFT |
| 3 | VER-DOWN |
| 4 | NO CONNECTION |
| 5 | ANG-HOL |
| 6 | GND |
| 7 | ANG-VER |
| 8 | VER-UP |
オペアンプにＬＭ３２４を使用した場合の飽和電圧は、４Ｖ弱ですので、ローテータのフルスケールを、３．６Ｖ程度に設定して使われるのが良いようです。
オペアンプにＬＭ３２４の代わりに、ほぼ電源電圧まで出力が出せるレールツーレール（フルスケール）タイプ（例えば、ＮＪＵ７０４４Ｄ）に、交換すると、
フルスケールの約５Ｖまで、ご使用いただけます。
